AIVOSTA GeoScanner Professional GeoScanner Professional یک سامانه تخصصی مقاومتسنجی و تصویربرداری زیرسطحی با آرایش ۱۰ پراپ است که برای برداشت گستردهتر و شرایطی طراحی شده که فاصله الکترودی بیشتری مورد نیاز است.
این سامانه فرآیند برداشت میدانی، کنترل تزریق، پایش اتصال الکترودها، پردازش داده و نمایش خروجیهای دوبعدی و سهبعدی را در یک پلتفرم یکپارچه جمع میکند.
اسکنر ژئوفیزیک AIVOSTA یک دستگاه حرفهای برای اسکن زیرسطحی، مقاومت سنجی زمین و توموگرافی سه بعدی است. این اسکنر زمین با قابلیت تصویربرداری از لایههای زیرین خاک، بهترین انتخاب برای متخصصان ژئوفیزیک، زمینشناسی و مهندسی عمران است. اسکنر ژئوفیزیک AIVOSTA این صفحه بهصورت اختصاصی برای مدل انتخابشده، مشخصات فنی، شرایط کاربرد و اطلاعات خرید آن تهیه شده است.
توضیحات تکمیلی سیستم را در این بخش میخوانید تا بخش اول صفحه سریع، مرتب و قابلفهم باقی بماند.
با اطمینان میتوان گفت که این سیستم بهعنوان یک پلتفرم کامل، یکپارچه و کارآمد، خروجیهای قابلتفسیر، تصاویر سهبعدی پیشرفته و قابلیت تحلیل مبتنی بر هوش لبه (Edge AI) را در اختیار کاربر قرار میدهد. نرمافزار اختصاصی این سامانه نیز قابلیت نصب روی ویندوز را دارد و برای پردازش و تحلیل عمیقتر دادهها استفاده میشود.
عمق قابلتحلیل به نسبت مستقیم با فاصله پراپها و میزان مقاومت خاک ارتباط دارد. در شرایط ایدهآل، فاصله بین پراپهای E1 و E2 معیار مهمی برای برآورد عمق است و بهطور معمول، یکسوم این فاصله بهعنوان عمق قابلاعتماد با رزولوشن مناسب در نظر گرفته میشود.
عمق با رزولوشن این سیستم در شرایط مساعد تا ۲۵ متر میرسد.
سیستم بهصورت بیسیم و همگام با محور اسکن، از طریق اتصال وایفای و داشبورد کاربری اپراتور را گامبهگام راهنمایی میکند و در شرایط نامناسب، قبل از ثبت دادههای غیرقابلاعتماد هشدار میدهد.
در صورت تنظیم فواصل نامناسب یا شرایط غیراستاندارد، سیستم از ادامه اسکن جلوگیری کرده و هشدار لازم را ارائه میدهد. پروتکلهای سختافزاری مرتبط با ایمنی، از جمله حفاظت پراپها، حفاظت در برابر اتصالی و اضافهبار نیز در طراحی سیستم در نظر گرفته شدهاند.
GeoScanner Pro AI، اسکنر ژئوفیزیک AIVOSTA، از برداشت میدانی تا تصویربرداری زیرسطحی، تمام زنجیره اندازهگیری و تحلیل را در یک سامانه یکپارچه قرار میدهد.
GeoScanner Pro AI با تزریق کنترلشده جریان الکتریکی به زمین و اندازهگیری پاسخ الکتریکی آن، دادههای لازم برای محاسبه و تحلیل مقاومت ویژه را جمعآوری میکند. دادههای برداشتشده سپس میتوانند برای تولید خروجیهای دوبعدی، سهبعدی و تحلیلی مورد استفاده قرار گیرند.
معماری سامانه بر پایه یک زنجیره مشخص طراحی شده است:
سیستم از چند لایه بههمپیوسته تشکیل شده است؛ از الکترود و مدار تزریق تا پردازش و نمایش نتیجه.
استفاده از آرایش چندپراپه برای جمعآوری مجموعهای از اندازهگیریها از یک محدوده زمین و افزایش اطلاعات مکانی مورد استفاده در تحلیل.
سیستم میتواند وضعیت زمین را در حین برداشت پایش کرده و پارامترهای تزریق را متناسب با شرایط اندازهگیری مدیریت کند.
اندازهگیری اختلاف پتانسیل و جریان تزریقی پایه تشکیل دادههای مورد استفاده در محاسبات مقاومت ویژه است.
کیفیت اتصال الکترودها و وضعیت مدار پیش از و حین برداشت اهمیت دارد و سیستم برای تشخیص شرایط غیرعادی طراحی شده است.
دادههای خام اندازهگیریشده پس از برداشت برای محاسبه، سازماندهی و آمادهسازی خروجی تحلیل میشوند.
دادههای برداشتشده میتوانند به خروجیهای تصویری و سهبعدی تبدیل شوند تا ساختار تغییرات مقاومت ویژه در زیرسطح بهتر قابل مشاهده باشد.
GeoScanner Professional یک سامانه تخصصی مقاومتسنجی و تصویربرداری زیرسطحی با آرایش ۱۰ پراپ است که برای برداشت گستردهتر و شرایطی طراحی شده که فاصله الکترودی بیشتری مورد نیاز است.
GeoScanner Professional یک سامانه تخصصی مقاومتسنجی و تصویربرداری زیرسطحی با آرایش ۱۰ پراپ است که برای برداشت گستردهتر و شرایطی طراحی شده که فاصله الکترودی بیشتری مورد نیاز است.
عمق با رزولوشن این سیستم در شرایط مساعد تا ۲۵ متر میرسد.

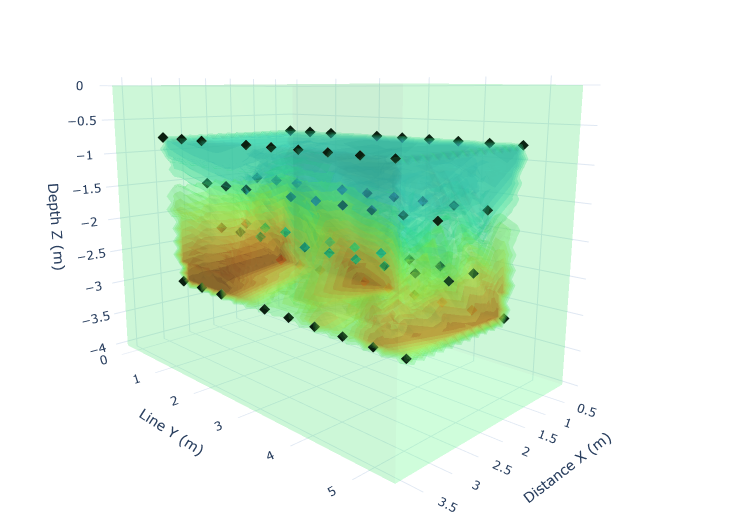

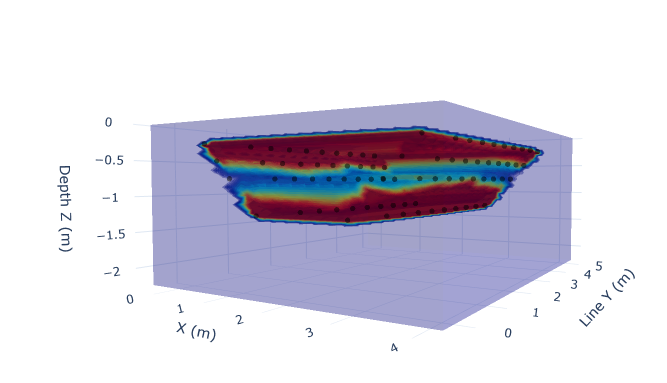

دادههای برداشت شده از زمین در قالبهای مختلف تصویری و تحلیلی برای بررسی ساختار زیرسطحی نمایش داده میشوند.
معماری دستگاه علاوه بر برداشت داده، روی کنترل شرایط اندازهگیری، تشخیص وضعیت غیرعادی و آمادهسازی داده برای تحلیل تمرکز دارد.
ولتاژ تزریق متناسب با شرایط اندازهگیری و مقاومت الکتریکی زمین مدیریت میشود تا سیستم بتواند در شرایط مختلف برداشت عملکرد قابلکنترلتری داشته باشد.
سیستم بهجای استفاده از یک سطح ثابت تزریق، وضعیت زمین و پاسخ اندازهگیری را بررسی کرده و فرآیند تزریق را بهصورت تطبیقی مدیریت میکند.
کاهش شدید مقاومت مسیر تزریق میتواند نشانه اتصال نامناسب، اتصال ناخواسته، شرایط غیرعادی زمین یا خطای مدار باشد. سیستم برای شناسایی چنین وضعیتهایی منطق حفاظتی در نظر میگیرد.
مقاومت بسیار بالا میتواند ناشی از تماس نامناسب پراپ با زمین، مدار باز یا شرایط نامناسب اتصال باشد. این وضعیت باید قبل از ادامه برداشت مورد بررسی قرار گیرد.
دادههای برداشتشده میتوانند برای ایجاد مدلهای سهبعدی مقاومت ویژه، گرادیان و خروجیهای تحلیلی استفاده شوند.
نمایش وضعیت سیستم، اطلاعات برداشت و خروجیهای پردازششده از طریق رابط وب داخلی امکان مشاهده سادهتر اطلاعات را فراهم میکند.
ارتباط بیسیم میان سامانه و رابط کاربری برای کنترل و مشاهده اطلاعات بدون نیاز به اتصال مستقیم کابلی در نظر گرفته شده است.
بخشی از پردازش و مدیریت داده میتواند نزدیک به محل برداشت انجام شود تا جریان داده سریعتر و منظمتر باشد.
استفاده از چند الکترود باعث میشود دادههای مکانی بیشتری از محدوده مورد بررسی در اختیار الگوریتم پردازش قرار گیرد.
هدف این بخش مدیریت کنترلشده تزریق و جلوگیری از ادامه برداشت در شرایطی است که وضعیت الکتریکی مدار از محدوده قابل قبول خارج شود.
پیش از شروع برداشت، وضعیت اتصال پراپها و شرایط الکتریکی مسیر اندازهگیری بررسی میشود.
تزریق از یک وضعیت کنترلشده آغاز میشود و پاسخ سیستم برای تصمیمگیری مرحله بعد مورد استفاده قرار میگیرد.
جریان، اختلاف پتانسیل و وضعیت مسیر برای شناسایی شرایط غیرعادی پایش میشوند.
در صورت قرار داشتن شرایط در محدوده مناسب، برداشت ادامه پیدا میکند؛ در شرایط غیرعادی، سیستم وارد وضعیت حفاظتی میشود.
دو وضعیت مهم در فرآیند برداشت، مقاومت بسیار پایین و مقاومت بسیار بالا هستند. هرکدام میتوانند مفهوم متفاوتی برای سلامت اتصال و ادامه اسکن داشته باشند.
اگر مقاومت مشاهدهشده در مسیر به شکل غیرعادی کاهش پیدا کند، سیستم باید آن را بهعنوان یک وضعیت قابل بررسی در نظر بگیرد.
مقاومت بسیار بالا میتواند نشانه تماس نامناسب پراپ با زمین، قطع مسیر یا شرایطی باشد که اندازهگیری معتبر را دشوار میکند.
حفاظت الکتریکی بخشی جداییناپذیر از طراحی GeoScanner Professional است؛ بهخصوص با توجه به Potential اعلامشده در فرآیند تزریق.
شرایطی که مسیر اندازهگیری یا اتصال پراپ دچار قطعشدگی یا تماس نامناسب باشد، باید پیش از ادامه برداشت شناسایی شود.
کاهش شدید مقاومت مسیر میتواند باعث افزایش جریان شود. منطق حفاظتی برای جلوگیری از ادامه وضعیت غیرمجاز در نظر گرفته شده است.
در شرایطی که بار یا جریان از محدوده طراحی خارج شود، سیستم باید وارد وضعیت محدودکننده یا حفاظتی شود.
نسخه Professional میتواند در فرآیند تزریق نسبت به خاک Potential قابلتوجهی ایجاد کند که در مشخصات فعلی دستگاه حدود ۳۹۰V اعلام شده است.
هنگام فعال بودن فرآیند تزریق، پراپها و نقاط اتصال نباید لمس شوند. کاربر باید تا اعلام وضعیت ایمن توسط سیستم صبر کند.
این بخش صرفاً برای اطلاعرسانی ایمنی در صفحه محصول است و جایگزین دستورالعمل فنی و ایمنی کار با دستگاه نیست.
ابتدا اتصال و تماس پراپها بررسی شود.
سیستم باید آماده شروع برداشت باشد.
پس از آغاز فرآیند تزریق، کاربر نباید پراپها را لمس کند.
پس از پایان یا توقف فرآیند و اعلام وضعیت مناسب توسط سیستم، کاربر میتواند مراحل بعدی را انجام دهد.
خروجی مقاومت ویژه از ارتباط بین جریان تزریق، اختلاف پتانسیل اندازهگیریشده و هندسه آرایش الکترودها به دست میآید.
ولتاژ ایجادشده در نقاط اندازهگیری توسط بخش دریافت سیستم خوانده میشود و بخشی از داده خام برداشت را تشکیل میدهد.
مقدار جریان عبوری از مسیر تزریق برای تحلیل پاسخ الکتریکی زمین مورد استفاده قرار میگیرد.
فاصله و آرایش الکترودها در تفسیر دادههای مقاومت ویژه نقش دارد و باید همراه با اندازهگیریها ثبت شود.
نتیجه پردازش ترکیبی از دادههای الکتریکی و هندسه برداشت است و میتواند برای بازسازی تغییرات زیرسطحی مورد استفاده قرار گیرد.
مشخصات زیر برای همین مدل محصول ارائه شدهاند تا اطلاعات فنی، خرید و هویت محصول یکپارچه باشند.
| تعداد پراپ | ۱۰ پراپ |
|---|---|
| نوع کاربرد | برداشت گستردهتر و تصویربرداری زیرسطحی |
| شرایط پیشنهادی زمین | خاک خشک و سنگلاخی |
| فاصله پراپ | تا حدود ۵۰ متر |
| حداکثر Potential اعلامشده | تا حدود ۳۹۰V نسبت به خاک |
| تزریق | Adaptive Injection |
| نمایشگر | OLED 0.96" |
| رابط کاربری | داشبورد وب فارسی |
| پردازش | تحلیل و تصویربرداری دادههای برداشت |
| حفاظت | حفاظت در برابر اتصالی و اضافهبار |
| باتری | باتری داخلی و سوکت شارژ |
تصویربرداری مقاومت ویژه میتواند برای بررسی الگوهای تغییرات الکتریکی زیرسطحی در پروژههای مختلف مورد استفاده قرار گیرد.
مشاهده تغییرات مقاومت ویژه در عمق و مقایسه نواحی مختلف یک محدوده.
جمعآوری دادههای مقاومت ویژه برای پروژههای مطالعاتی و میدانی.
شناسایی نواحی دارای تفاوت قابلتوجه در پاسخ الکتریکی زمین.
کمک به مشخصکردن نواحی غیرعادی در مدل مقاومت ویژه برای بررسی بیشتر.
استفاده از الگوهای مقاومت ویژه بهعنوان یکی از دادههای کمکی در مطالعات محیطی.
مناسب برای توسعه الگوریتمهای پردازش، تصویربرداری و تحلیل دادههای ژئوفیزیکی.

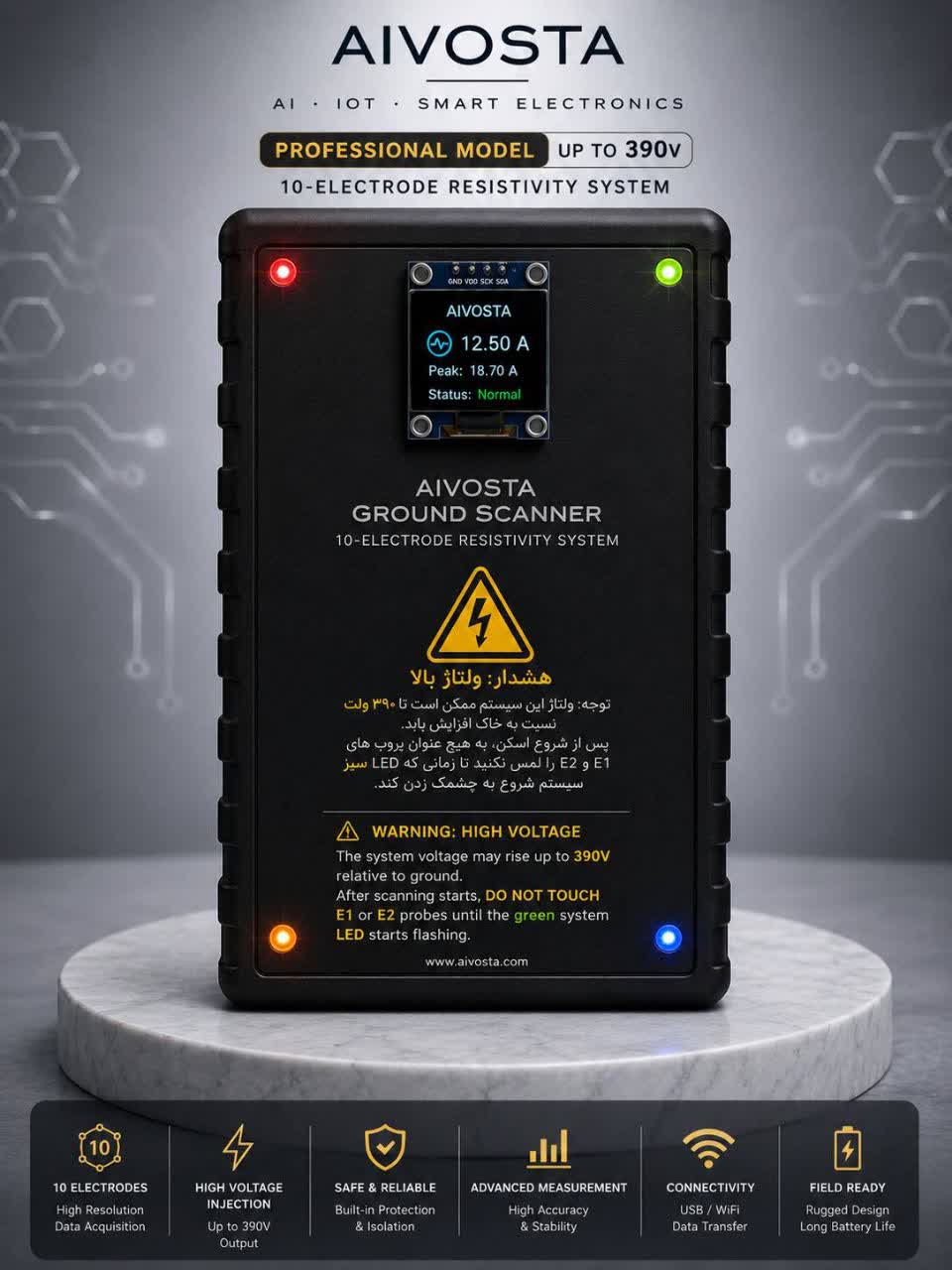

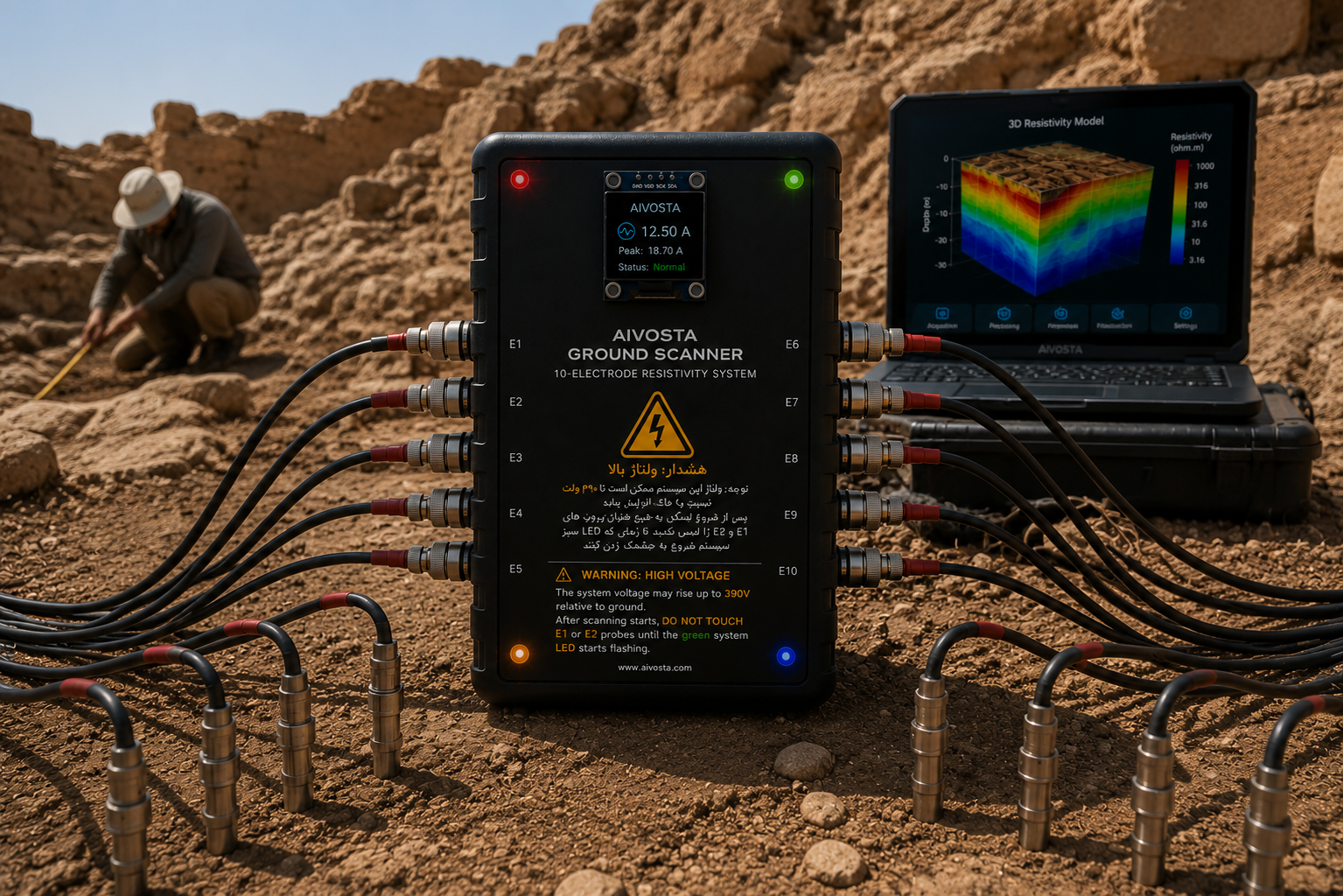

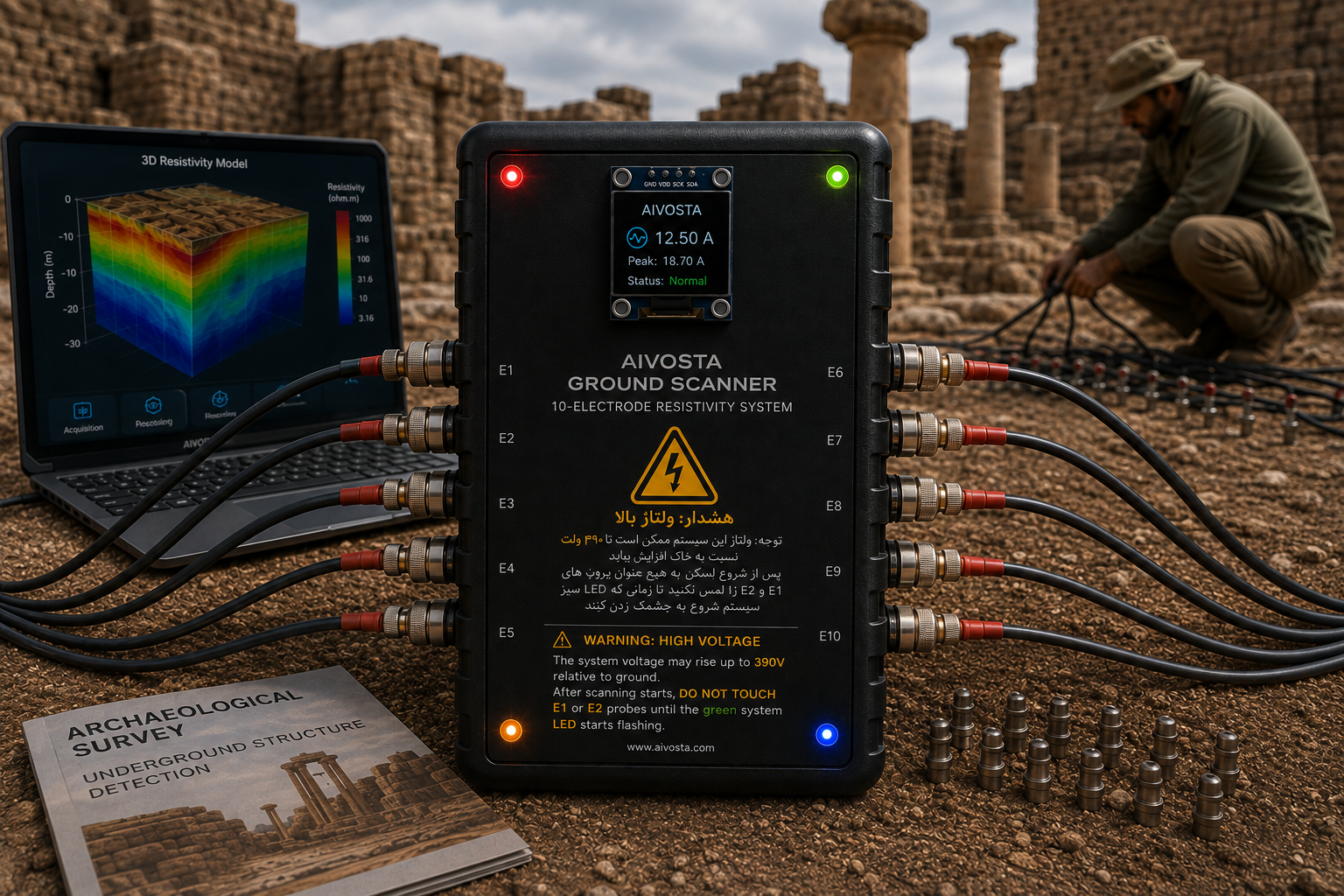

تصاویر واقعی محصول و اجزای سامانه.
پشتیبانی محصول از مرحله راهاندازی تا استفاده و تحلیل داده در نظر گرفته شده است.
راهنمای راهاندازی دستگاه، اتصال تجهیزات و آمادهسازی اولیه برای برداشت.
رابط وب و ابزارهای تحلیل برای مشاهده و بررسی دادههای برداشت.
دفترچه راهنما و اطلاعات لازم برای استفاده صحیح از سامانه.
ساختار سامانه قابلیت توسعه نرمافزاری و اضافهشدن امکانات جدید را در نظر میگیرد.
بررسی اجزای سختافزاری و عیبیابی بخشهای الکتریکی سامانه.
ابزارهای پردازشی برای تبدیل داده خام به خروجی قابل بررسی و تصویری.
پاسخ به پرسشهای اصلی درباره محصول، خرید و استفاده.
برای هماهنگی قبل از خرید یا دریافت مشاوره با ما تماس بگیرید.
مدل مناسب خود را انتخاب کنید، مشخصات فنی را بررسی کنید و خروجیهای واقعی سامانه را مشاهده کنید.
